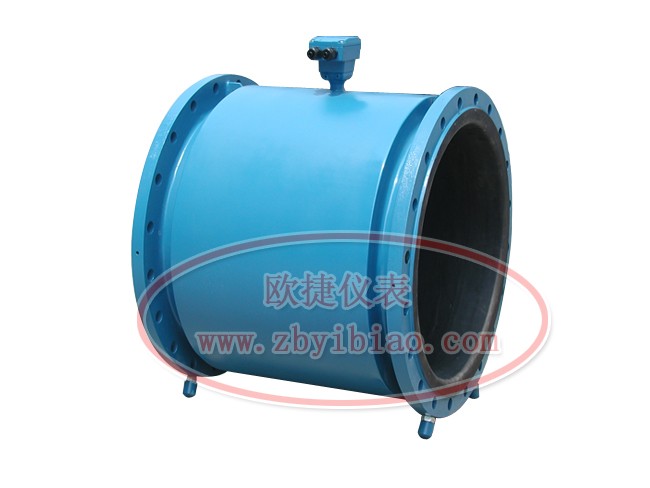

电磁流量计传感器



JD090Z型智能电磁流量转换器是经过不断升级改良的高精度、高可靠性产品,该流量计在励磁技术,智能化技术方面达到了国内水平。可配套本公司生产的各种流量传感器
特点
·可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
·
采用 16位嵌入式微处理器,运算速度快。精度高;
·
全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达 15001
·
超低 EMI开关电源,适用电源电压变化范围大。抗EMC性能好;
·
全汉字菜单操作,使用方便,操作简单,易学易懂;
·
高清晰度背光 LCD显示;
·
具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;
·
内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;
·
具有 RS485HART等数字通讯信号输出;
·
空管检测功能;
·
恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
·
具有自检与自诊断功能;
·
采用 SMD器件和表面安装(SMT)技术,电路可靠性高;
·
仪表内部设计有不掉电时钟,可记录 16次掉电时间。
技术性能指标
执行标准: JBT 92481999 电磁流量计。
配套传感器公称通经范围: DN3DN3000
流量测量范围:流量测量范围上限值的流速可在 0.3m/s15m/s范围内选定,下限值的流速可为上限值的1%。参比条件下流量精确度见表5.2

Vs:设定量程(m/s 5.2

通径 mm

量程 m/s

精确度

320

0.3以下

± 0.25%FS

0.31

± 1.0R

115

± 0.5%R

25600

0.10.3

± 0.25%FS

0.31

± 0.5%R

115

± 0.3%R

7003000

0.3以下

± 0.25%FS

0.31

± 1.0%R

115

± 0.5%R

%FS:相对量程的;%R:相对测量值的。

重复性误差:测量值的 ± 0.1
电流输出
a)
电流输出信号:双向两路,全隔离010mA/420mA
b)
负载电阻:010mA时,01.5kΩ420mA时,0750Ω
c)
基本误差:在上述测量基本误差基础上加±10μA
频率输出:正向和反向流量输出,输出频率上限可在 15000Hz内设定。带光电隔离的晶体管集电极(OC)开路双向输出。外接电源不大于35V,导通时集电极最大电流为250mA
脉冲输出:正向和反向流量输出,输出脉冲上限可达 5000cp/s。脉冲当量为0.00011.0m 3 /cp。脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极(OC)开路输出。外接电源不大于35V,导通时集电极最大电流为250mA
流向指示输出:本流量计可测正反方向的流体流动流量,并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平,反向流体流动输出0V的低电平。
报警输出:两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于 35V,导通时集电极最大电流为250mA。报警状态:流体空管、励磁断线、流量超限。
串行通讯 :可选RS232CRS485串行通讯接口、具有防雷击保护。
阻尼时间 :0100s(90%)间分档可选。



发布时间:2013/1/10 14:07:10 点击次数:2092
