 当前位置:首页 - 产品展示 - 电磁流量计 -

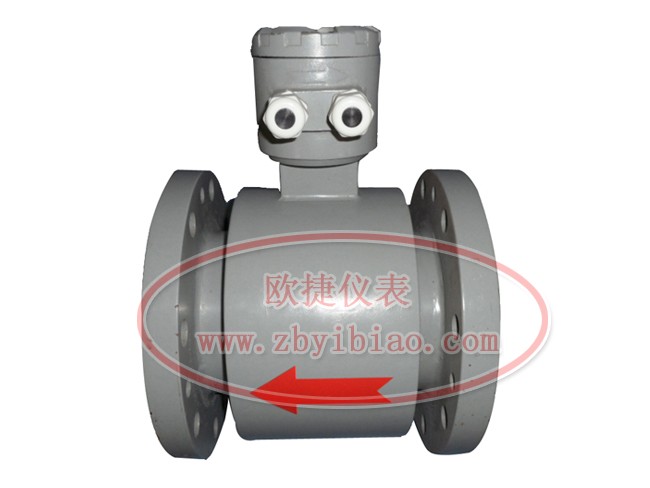

电磁流量计传感器



JD090电磁流量传感器,集国外电磁流量计的优点,并根据国内的实际使用情况而设计。可以用来测量酸,碱,盐等腐蚀性液体或液体内混有固体的两相体,如矿浆,泥浆和含有大量杂物的污水及粘度很大的介质。在化工,冶金,造纸、制药、制糖、轻纺、酿酒、食品、环保、化纤、水利,油田注聚等行业获得广泛应用。

工作原理:

电磁流量计是根据法拉弟电磁感应定律设计的,在测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极,当导电液体沿测量管在交变磁场中,磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势,此感应电势由测量管上的两个检测电极检出。用下列公式表示:
E=KBVD
式中: E-感应电势,K-与磁场分布及轴向有关的系数,
B
-磁感应强度,V-导电液体平均流速, D-两电极的距离。

特点:
•
传感器采用整体焊接结构,密封性能良好。
•
结构简单,可靠,无可动部件,几乎无压力损失,工作寿命长。
•
传感器无节流部件,不存在堵塞现象,因而适用于测量有悬浮物,固体颗粒,纤维等两相流,另外由于清洗和灭菌消毒方便,故特别适用于食品和制药工业。
•
测量精度不受被测介质压力,温度,密度(包括液固比)粘度等物理参数变化的影响。
•
采用低频二值矩形波励磁及采样放大技术,抗干扰能力强,零点稳定,工作可靠。
•
仪表灵敏,输出信号与流量成正比,量程比宽。
•
耗电量小,成套仪表耗电量小于 30VA,与传感器的口径大小无关。
•
传感器可提供防爆型(混合隔爆型),防爆等级 mdⅡBT4
•
传感器与 JD090型转换器配套,可测正/反二个方向的流量。
主要技术参数
成套精度: 口径Φ 10Φ250±0.5% ±1.0%
口径Φ 300Φ2000±1.0%
介质电导率:>5μS/cm(水>20μs/cm)
输出信号: 420mA DC
0
10mA DC(按用户需要)
最大工作温度: 口径Φ10Φ200 80120150℃三种(根据衬里材料不同)
口径Φ 250Φ1200 <80℃
最大工作压力: 口径Φ 10Φ50 4.0MPa
口径Φ 65Φ125 1.6MPa
口径Φ 150Φ1000 1.0MPa
口径Φ 1200Φ2000 0.6MPa

发布时间:2013/1/10 14:06:45 点击次数:2119
